产品展示
产品说明:

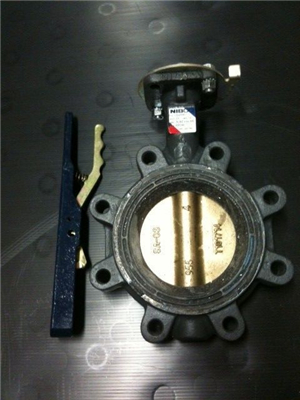

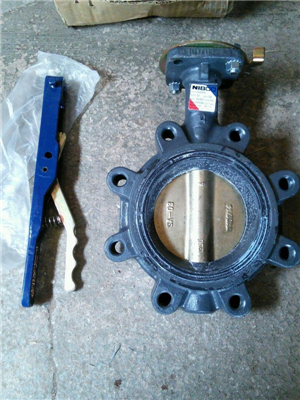

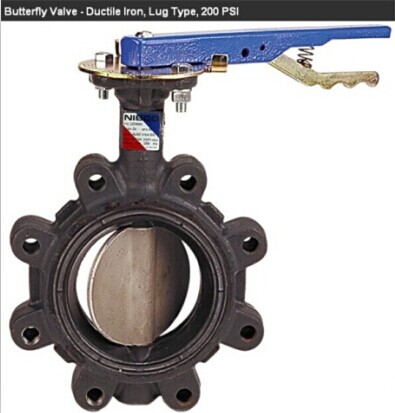

1.该尼必可®耳式蝶阀提供双向死胡同服务,而不下游法兰和气密关闭在200磅。
2.该阀是理想的商业和某些光工业过程应用,包括HVAC和真空服务,除了热和冷的饮用水。
3.该尼必可®球墨铸铁耳式蝶阀提供了方便的操作四分之一圈(90度)从开启到关闭的。
4.与内部干/光盘驱动器的几何设计,就没有必要对销或螺栓可能在水道创建的泄漏路径或湍流。
5.扩展颈部允许绝缘可达2英寸。独特的模内EPDM阀座内胆采用铝青铜盘建议大多数水应用。
6.请参考尼必可技术数据表,耐化学性指南和目录的工程和安装信息。
7.选择NIBCO®蝶阀用于商业,机械和工业应用中最指定的,经济实惠的多功能阀选项。
8.NIBCO®蝶阀由尼必可1年125%有限保修。
材料清单 MATERIAL LIST |
部件 PART |
规格说明 SPECIFICATION |
|
1. |
阀杆 Stem |
不锈钢ASTM A 582类型416 Stainless Steel ASTM A 582 Type 416 |
2. |
轴环衬套 Collar Bushing |
黄铜ASTM B 124 Brass ASTM B 124 |
3. |
阀杆密封 Stem Seal |
三元乙丙橡胶 EPDM Rubber |
4. |
阀体密封 Body Seal |
三元乙丙橡胶 EPDM Rubber |
5. |
铭牌 Nameplate |
铝 Aluminum |
6. |
上部衬套 Upper Bushing |
铜CDA122 Copper CDA 122 |
7. |
衬垫 Liner |
三元乙丙橡胶 EPDM Rubber |
8. |
阀瓣 Disc |
铝青铜ASTM B 148合金954/955 Alum. Brz. ASTM B 148 Alloy 954/955 |
9. |
下部衬套 Lower Bushing |
铜CDA 122 Copper CDA 122 |
10. |
对夹式阀体 Body Wafer |
球墨铸铁ASTM A 536 Ductile Iron ASTM A 536 |
11. |
凸耳式阀体 Body Lug |
球墨铸铁ASTM A 536 Ductile Iron ASTM A 536 |
尺寸 - 重量 DIMENSIONS—WEIGHTS |
通径 Size |
A | B | C | D | E | F |
G 平面 Flat |
金属 Metal H |
橡胶 Rubber I |
J 方形 Square |
N 直径 Dia. |
|
英寸 In. |
毫米 mm. |
|||||||||||
2 | 50 | 2.53 | 4.00 | 1.25 | 5.38 | 2.88 | 0.38 | 0.312 | 1.688 | 1.812 | 3.25 | 0.500 |
21/2 | 65 | 2.90 | 4.69 | 1.25 | 5.88 | 3.27 | 0.38 | 0.370 | 1.812 | 1.938 | 3.25 | 0.562 |
3 | 80 | 3.15 | 5.12 | 1.25 | 6.12 | 3.40 | 0.38 | 0.370 | 1.812 | 1.938 | 3.25 | 0.562 |
4 | 100 | 4.09 | 6.12 | 1.25 | 6.88 | 4.00 | 0.38 | 0.403 | 2.062 | 2.188 | 3.25 | 0.625 |
5 | 125 | 5.13 | 7.25 | 1.25 | 7.38 | 4.75 | 0.38 | 0.496 | 2.188 | 2.312 | 3.25 | 0.750 |
6 | 150 | 6.13 | 8.25 | 1.25 | 8.00 | 5.29 | 0.38 | 0.496 | 2.188 | 2.312 | 3.25 | 0.750 |
8 | 200 | 8.13 | 10.41 | 1.25 | 9.25 | 6.50 | 0.50 | 0.560 | 2.375 | 2.500 | 3.25 | 0.875 |
10 | 250 | 10.13 | 12.52 | 1.25 | 10.50 | 8.00 | 0.50 | 0.686 | 2.688 | 2.812 | 4.75 | 1.125 |
12 | 300 | 12.13 | 15.00 | 1.25 | 12.00 | 9.25 | 0.50 | 0.748 | 3.000 | 3.125 | 4.75 | 1.250 |
